単線結線図から文字情報拾い出しシステム
概要
【課題】
現在、図面上から手作業で制御機器の個数を拾い出しその後、詳細な情報に入力し直して必要な材料表を作っているが手間が発生している。 単線結線図に記載されている制御器具の文字列情報を抽出し、別途用意したマスタと照らし合わせて詳細な仕様含めて数量を拾い出したい。
【対応】
取り扱い図面の大半が、ベクタ情報を保持したCADデータまたはPDFデータであったため図面内から文字情報を抽出し、別途用意した部材マスタと照合させることで詳細名称や規格なども併せて拾い出せるように開発を行った。画像から図形を認識して拾い出しを行うのではなく文字情報を拾い出す事で、照合や検索など他システムとの連携を行いやすくした。
特徴
ベクトル情報を持った図面から図面から文字列抽出しマスタと照合して拾い出しが可能に。
運用イメージ

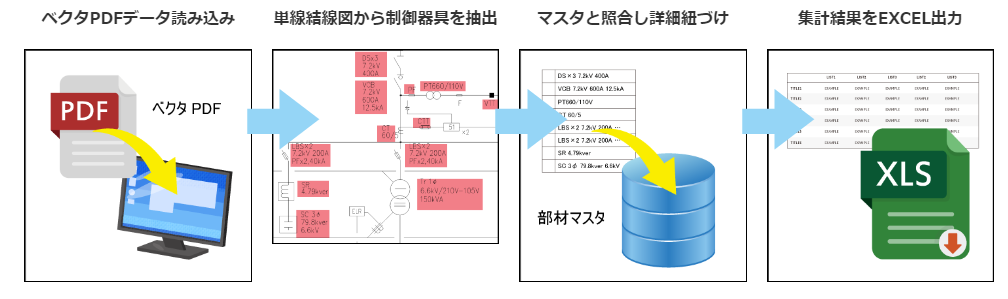

1. 部材を拾い出したい単線結線図を読み込み

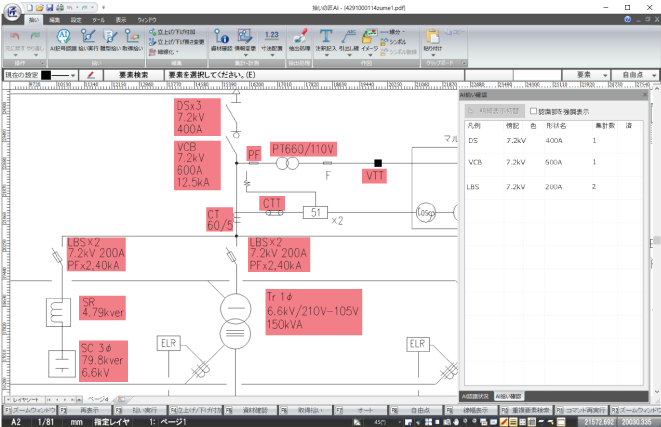

2. 制御機器に紐づく文字列を拾い出し、抽出を行う
3. 部材マスタと照合し詳細名称や規格で材料表を作成
4. 拾い出し結果をEXCELデータ出力
